無縫鋼管探頭旋轉超聲波自動探傷設備-自動化探傷系統

發布時間:2020/8/10 9:15:48

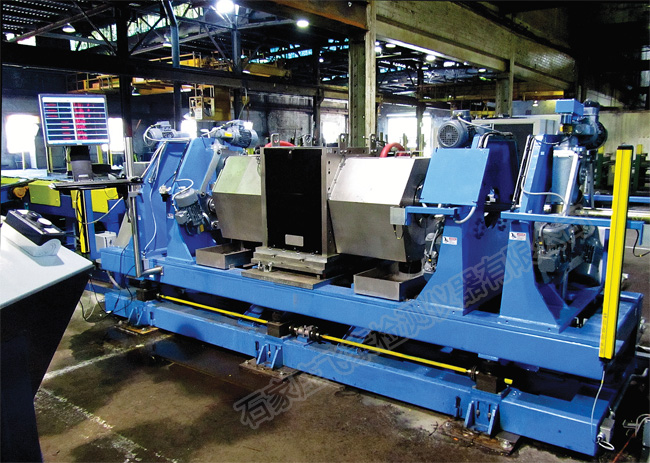

無縫鋼管探頭旋轉超聲波自動探傷設備

超聲波探傷是目前無縫鋼管無損檢測中最重要最適合的檢測手段,在無縫鋼管的生產中占據著舉足輕重的地位,為了保證無縫鋼管產品質量,超聲波探傷時需要對管體進行橫向縱向缺陷的檢測,同時對壁厚進行測量通常的超聲波探傷方式有探頭旋轉鋼管直線前進,探頭不動鋼管螺旋前進,探頭直線掃查鋼管原地旋轉這三種方式其中探頭旋轉鋼管直線前進的超聲波探傷(后簡稱探頭旋轉超聲波探傷)方式具有探傷速度快效率高無磨損等優點。


為保障探頭旋轉的鋼管超聲波探傷設備快速、安全、可靠控制,采用一種基于Profinet工業以太網和故障安全型模塊的控制系統,實現設備自動、手動、半自動控制,急停控制,夾送輥口徑調整,變頻器的安全控制等功能。在鋼管精整線探傷設備應用中,表現出可靠性高,故障率低、安全穩定等特點。




無縫鋼管探頭旋轉超聲波自動探傷設備的組成

⑴上料臺架及上料裝置

⑵前后傳動輥道

⑶定位驅動裝置

⑷三輥定心裝置

⑸旋轉頭

⑹升降裝置

⑺電控系統

⑻8通道數字智能超聲探傷儀

⑼探頭

⑽打標裝置

⑾下料臺架、下料裝置、自動分選機構

⑿氣路系統


無縫鋼管探頭旋轉超聲波自動探傷設備工藝參數

無縫鋼管直徑:50~90mm

無縫鋼管長度:5~10m

無縫鋼管壁厚:4—10㎜

無縫鋼管彎曲度:≤1.5mm/m

無縫鋼管直徑公差:≤1%D(鋼管外徑)

無縫鋼管橢圓度:≤1.5%D(鋼管外徑)

無縫鋼管的表面狀態:表面有輕微氧化鐵皮、麻面

無縫鋼管度<100oC,

探傷方法:超聲---6通道探頭旋轉---鋼管穿過式

探傷精度: ? 50--? 90mm規格時,執行GB/T 5777-2008、YB/T 4082-2000

檢測靈敏度:執行GB/T5777-2008 L2級

設備綜合性能指標:執行YB/T4082-2000。

穩定性:±1dB;

漏報率:≤0%;

誤報率:≤2%;

端部不可探區:≤200 mm;

探傷速度:0-25米/分鐘可調

人工傷的類型:執行GB/T5777-2008 L2級

打標精度 :±25mm

探傷標準:執行GB/T 5777-2008、YB/T 4082-2000


設備詳細介紹及報價請聯系  李經理189-311-80976
